量程范围： Fxyz =50kN-500kN,Mxyz =10kNm-20kNm
精度范围： ≤0.3%F.S

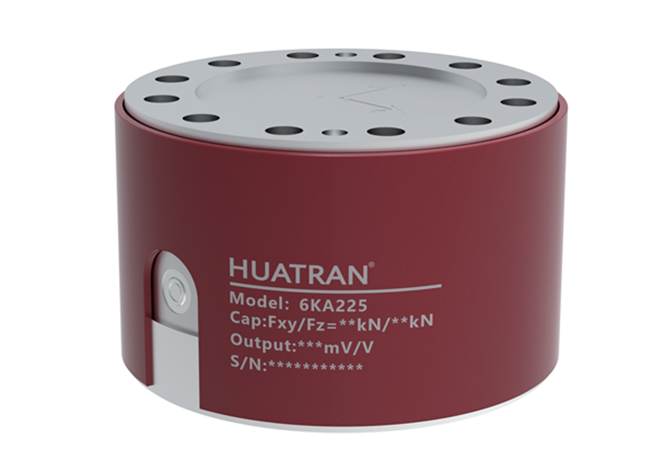

六轴力传感器适用于可在三个相互垂直的轴向进行力和扭矩测量 ，具有大扭矩测量范围与小外径的双重优势
适用于空航天 ，机器人领域（如碰撞检测.机器末端控制）， 磨床切削力 ，运动力学等场景测量控制
技 术 规 格
参 数 类 型
参 数 指 标
量程
Fx/Fy:50kN-200kN，Fz:100kN-500kN，Mx/My/Mz:10kNm-20kNm
额定力 Fx
±50kN,±100kN,±200kN
额定力 Fy
额定力 Fz
±100kN,±250kN,±500kN
额定力 Mx
±10kNm, ±15kNm, ±20kNm
额定力 My
额定力 Mz
灵敏度
0.8-1.5 mV/V
零点输出
≤3%F.S
安全过载
200%F.S
极限过载
400%F.S
外壳材质
合金钢
精 度
参数指标
线性度
≤0.3%FS
重复性
≤0.1%FS
串扰
≤2.5%FS
电气参数
激励电压
5～10VDC
输入阻抗
350±30 Ω
输出阻抗
接口方式
输出接口
航插接口（默认）
线缆长度
5m（默认）
温度环境
工作温度
-20 ~ 60 ℃
存储温度
-20 ~ 85 ℃
防护等级
IP65
其他
尺寸
Φ225 * H140mm ，具体见尺寸图
