参 数 类 型

参 数 指 标

量程

Fx:150kN-250kN  ，Fy:150kN-250kN ，Fz:400kN-1000kN

额定力 Fx

±150kN, ±200kN, ±250kN

额定力 Fy

±150kN, ±200kN, ±250kN

额定力 Fz

±400kN, ±800kN, ±1000kN

灵敏度 Fx/Fy

1.5~2.0mV/V

灵敏度 Fz

0.6~1.2mV/V

零点输出

≤3%F.S

安全过载 Fx/Fy/Fz

150%F.S

极限过载 Fx/Fy/Fz

200%F.S

外壳材质

合金钢

精      度

参数指标

线性度 Fx/Fy/Fz

≤0.3%FS

重复性 Fx/Fy/Fz

≤0.1%FS

串扰 Fx 。Fy  。Fz

≤2.5%FS

电气参数

参数指标

激励电压

5～10VDC

输入阻抗

120±35Ω

输出阻抗

1400±30Ω

接口方式

参数指标

输出接口

航插接口（默认）

线缆长度

5m（默认）

温度环境

参数指标

工作温度

-20 ~ 60 ℃

存储温度

-20 ~ 85 ℃

防护等级

IP65

其他

参数指标

尺寸

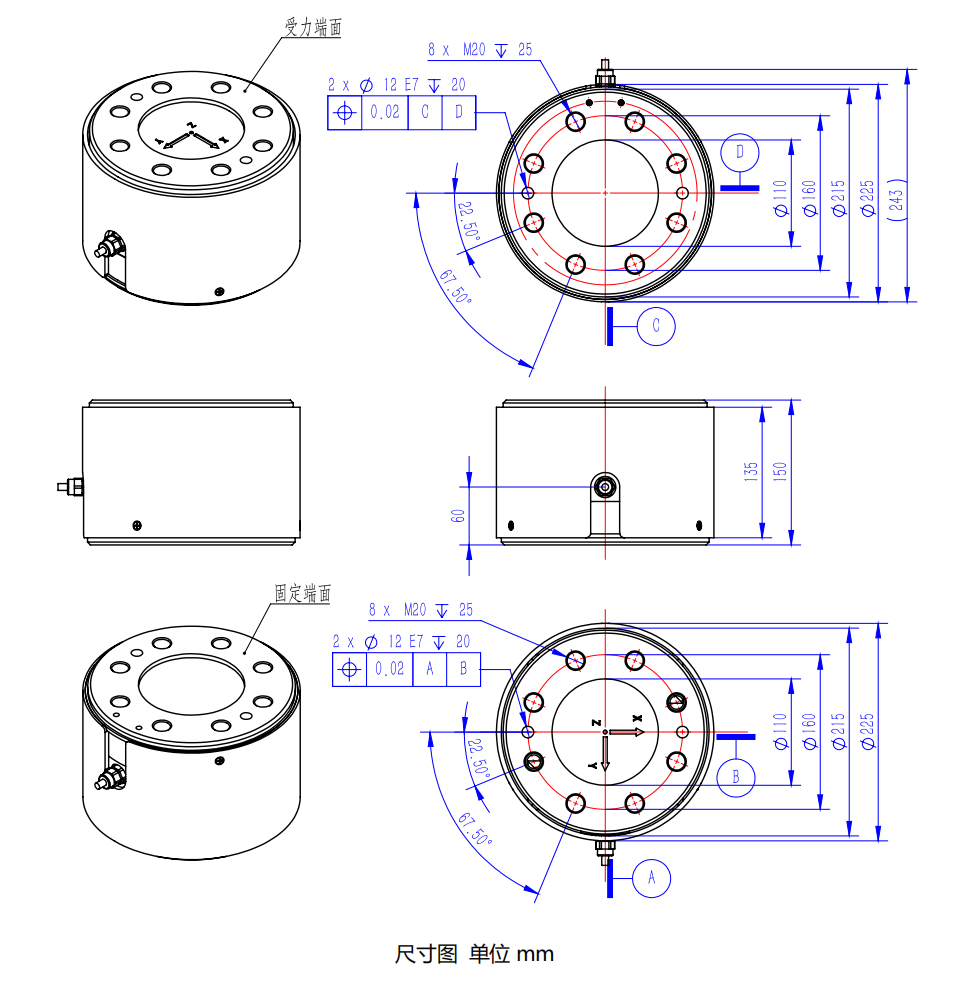

Φ225 * H150mm ，具体见尺寸图

定制

可选做防爆 ，量程可定制约（xy）：z=1:3
