HUATRAN
量程范围： Fx/Fy/Fz：6kN-18kN
精度范围： ≤0.3%F.S
高精度电子应变片原理
三轴传感器适用于测量三个相互垂直的轴上的力。
应用于空航天等拉压力检测设备 ，生产或装配过程中的力测量控制、三维载荷测量、摩擦力测量。
技 术 规 格
参 数 类 型
参 数 指 标
量程
Fx:2kN-6kN ，Fy:4kN-12kN ，Fz:6kN-18kN
额定力 Fx
±2kN,±4kN,±6kN
额定力 Fy
±2kN,±4kN,±6 kN
额定力 Fz
±6kN,±12kN,±18kN
灵敏度 Fx/Fy
1.5-2.0mV/V
灵敏度 Fz
0.6-1.2mV/V
零点输出
≤3%F.S
安全过载 Fx/Fy/Fz
150%F.S
极限过载 Fx/Fy/Fz
200%F.S
外壳材质
合金钢/铝合金
精 度
参数指标
线性度 Fx/Fy/Fz
≤0.3%FS
重复性 Fx/Fy/Fz
≤0.1%FS
串扰 Fx 。Fy 。Fz
≤3.0%FS
电气参数
激励电压
5～10VDC
输入阻抗
120±35 Ω
输出阻抗
700±30 Ω
接口方式
输出接口
航插接口（默认）
线缆长度
3m（默认）
温度环境
工作温度
-20 ~60 ℃
存储温度
-20 ~ 85 ℃
防护等级
IP65
其他
尺寸

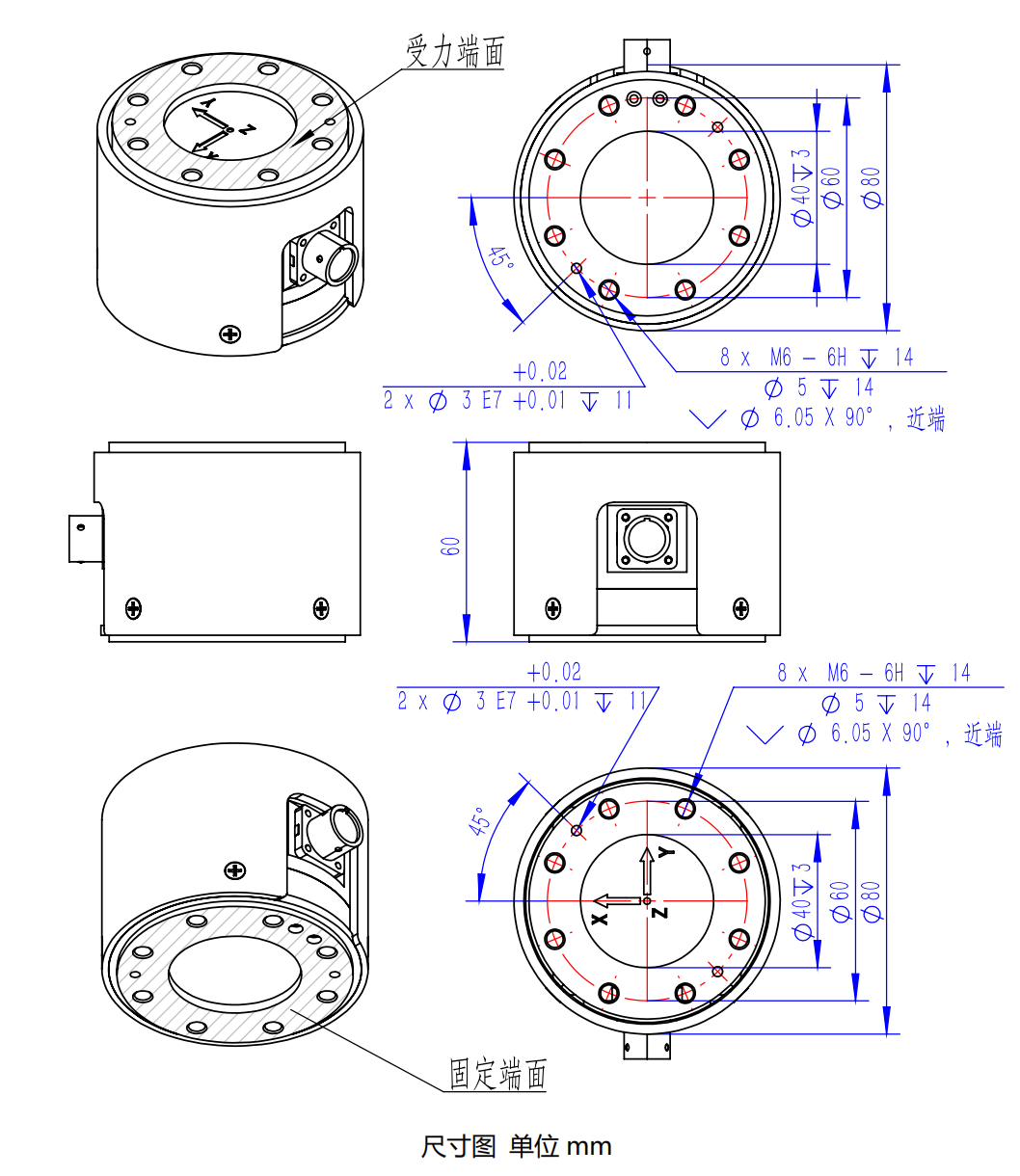

Φ80 * H60 mm ，具体见尺寸图
定制
可选做防爆
