应变式力传感器是一种广泛应用于工业、科研和自动化领域的测力装置，其核心原理是利用弹性体的形变来测量外力的大小。当外力作用在传感器上时，弹性体发生微小变形，粘贴在其表面的应变片（电阻应变计）随之产生电阻变化，通过惠斯通电桥电路将该变化转换为可测量的电信号（如电压或电流），从而精确计算受力值。

01结构与工作原理

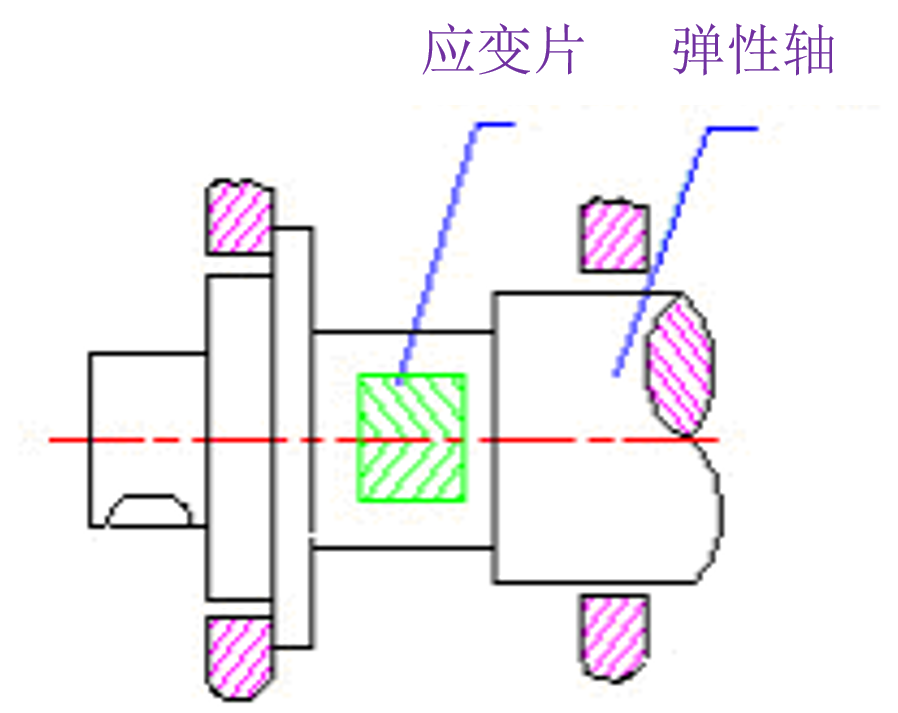

●  弹性体：通常由高强度金属（如铝合金或不锈钢）制成，在外力作用下发生弹性形变。

●  应变片：粘贴在弹性体关键部位，当弹性体变形时，应变片的电阻值随之改变。

●  信号调理电路：惠斯通电桥将电阻变化转换为电信号，再经放大和滤波处理，输出标准信号（如0-10V、4-20mA或数字信号）。

●  高精度：可测量微小形变，适用于高精度测力需求。

●  良好的线性度：输出信号与受力大小成比例，便于标定和计算。

●  稳定性强：长期使用仍能保持较高测量精度。

●  适应性强：可制成不同量程和结构（如S型、梁式、轮辐式等），适用于拉压力、扭矩等多种测量场景。

03典型应用

●  工业称重：电子秤、料斗秤、皮带秤等。

●  自动化控制：机器人抓取力检测、生产线压力监控等。

●  测试测量：材料力学试验、冲击力分析等。

应变式力传感器凭借其高可靠性和性价比，成为力学测量领域的重要工具，未来随着智能传感技术的发展，其应用范围将进一步扩大。
