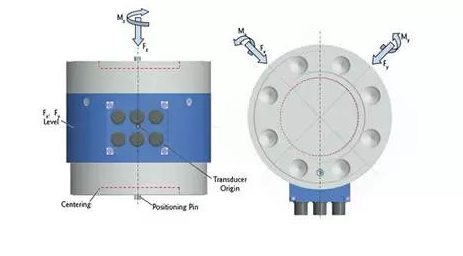

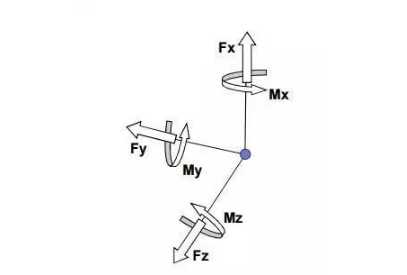

如果需要测量多个矢量轴的力或扭矩，我们推荐使用“多分量传感器”：与安装多个传感器相比，多分量传感器节省了大量的空间和安装工作。多轴传感器（也称作多分量传感器）可测量多个空间方向上的力或扭矩，其不仅可以测量x,y,z方向的力，还可以测量在这三轴方向上的扭矩。如果扭矩和力一起测量，多轴传感器可以测量多达六个分量（3xF,3xM）。通过这种方式，一个多分量传感器就可以进行三个方向的物理量测量。这个特点使其非常适合测定涉及x,y,z向量负载的应用。

...


多分量传感器: 基本问题多分量传感器到底是什么?多分量传感器就是指能够测量一个以上平面上的力，例如 在 x 和 y 方向进行测量。一些多分量传感器不仅可以测量定向力，还可以测量力矩，轴的旋转力。多分量传感器通常测量几个轴向力?多分量传感器最多可以测量六个轴向力。六分量传感器可以测量 x, y, z 方向的力和力矩。多分量传感器提供何种输出方式?依据应用以及力的大小不同，典型的输出为 mV/V 模拟信号，或是遵循火线和 CANbus 协议，将其转换为数字输出。mV/V 信号需要通过放大器来提供标准模拟输出。例如额定量程为100磅 2 mV/V 传感器在采用 10V 激励电压情况下提供 20 mV 满量程输出（100 磅），也就是每磅产生 0.2 mV 输出信号。多分量传感器应用哪些应用会需要测量多轴方向的力?通常应用于需要测定矢量负载（需要x，y和z位置坐标来进行描述）场合。简单的来说，就是需要测量多个方向力或力矩的场合。为何要使用多分量传感器来替代多个单轴力传感器?一个多分量传感器占用空间更小，安装测量更加方便，并且节约成本。为何医疗设备需要大量多分量传感器?医疗机器人需要采用大量多分量传感器，主要用于手术，医疗康复和训练等。通常，多分量传感器可用于医疗诊断设备，例如 超声波和MRI医疗设备，以及 PET 和 CT 扫描。串扰，滞后和线性误差多分量传感器的串扰是什么?每个方向的负载传感器就将提供一路输出，串扰就是指多路信号之间的干扰。串扰是多分量传感器最重要的技术指标之一。一般被表示为通道输出的百分比。通过矩阵补偿这种数学计算方式，可以降低串扰水平。多分量传感器的线性误差是如何定义的?线性误差指的是无载荷和额定负载之间的标定曲线形成的直线和实际信号之间的最大偏离。表示为额定输出的百分比。多分量传感器的滞后是什么?滞后指的是相同负载下传感器输出的最大区别。加载的方式一种为从零...

...


磁致伸缩传感器为非接触式，永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。必优传感网小编主要为大家讲解一下磁致伸缩传感器工作原理、接线方式及故障处理方法。磁致伸缩传感器工作原理磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会迅速被测量出来。由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。磁致伸缩传感器接线方法（一）模拟信号输出方式1、直接电缆出线接线方式传感器共有五个接点：正电源(橙)、电源地、信号地(蓝)、信号输出(黑)、壳体地(黄)，连接线（未使用）（绿）。2、航空插头连接具体接线方式如图所示航空插头连接接线方法：（二）模拟信号输出方式：1、直接电缆出线接线方式传感器共有五个接点：正电源(橙)、电源地、信号地(蓝)、信号输出(黑)、壳体地(黄)，连接线（未使用）（绿）。2、航空插头连接航空插头连接磁致伸缩传感器故障处理方法磁致伸缩传感器应用领域磁致伸缩传感器主要应用于要求测量精度高、使用环境较恶劣的位移和液位测量系统中。具有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理...

...


大家都知道传感器是一种用来检测的装置，气体流量传感器气体流量传感器是能显示累积流量、瞬时流量、压力和温度的一种传感器。气体流量传感器应用广泛，极大的影响着社会各行各业的发展。如工业生产、科学实验、保证产品质量、提高生产效率、节约能源、促进科技的发展等方面起着重要作用。本文主要为大家讲解一下气体流量传感器原理、分类及故障原因分析。气体流量传感器原理气体流量传感器不锈钢膜盒电接点压力表是根据不锈钢膜盒压力表的结构原理而研制的具有耐腐蚀的微压测量仪表。气体流量传感器导致系统及外壳均采用不锈钢材料制成，仪表经与相应的电气器件配套使用，可达到对气体流量传感器被测压力系统实现预先设定和最大或最小压力值的双位自动控制和发信（报警）的目的。气体流量传感器满度流量的流速下限一般为1m/s，耐震压力表如果某些工程运行初期流速偏低，从测量精确度出发，仪表口径应改用小管径，用异径管连接到管道上。气体流量传感器分类目前对气体流量传感器尚无一个统一的分类方法，但比较常用的有如下三种：1、按传感器的物理量分类，可分为位移、力、速度、温度、流量、气体成份等传感器2、按传感器工作原理分类，可分为电阻、电容、电感、电压、霍尔、光电、光栅、热电偶等传感器。3、按气体流量传感器输出信号的性质分类，可分为：输出为开关量（“１”和"０”或“开”和“关”）的开关型传感器；输出为模拟型传感器；输出为脉冲或代码的数字型传感器。关于气体流量传感器的分类：1、按被测物理量分：如：力，压力，位移，温度，角度传感器等；2、按照传感器的工作原理分：如：应变式传感器、压电式传感器、压阻式传感器、电感式传感器、电容式传感器、光电式传感器等；3、按照传感器转换能量的方式分：（1）能量转换型：如：压电式、热电偶、光电式传感器等；（2）能量控制型：如：电阻式、电感式、霍尔式等传感器以及热敏电阻、光敏电阻、湿敏电阻等；4、按照气体流量...

...


称重传感器大量用于，工业称重（如皮带秤，地磅称，电子秤，人体秤等），测力检测，拉压力测量。现场使用过程中称重传感器故障一般如下。1.传感器过载，用户和厂家没有沟通清楚，传感器量程和实际力值，重量大小不匹配，造成传感器过载，使传感器桥臂电阻形变造成电路不平衡。传感器不能正常工作，输出信号波动，电阻无穷大等现象。2.传感器引线拉断，用户使用过程没有做保护措施传感器引线拉断，一般处于传感器引线接口处断裂影响传感器使用无反应或者测量值突变。 3.传感器使用不当，静态传感器使用中有冲击力，剪切力，扭力等严重破坏传感器以至无法维修。那么我们如何有效用万用表现场检测称重传感器常见故障了。1，传感器厂家出厂提供传感器输出灵敏度和供电电压，我们根据这两个参数检测传感输出信号。应变片式称重测力传感器输出模拟信号毫伏电压。比如传感器输出灵敏度是2.0mV/V，供电电压是DC10V，两个了参数可以给我们提供出传感器激励工作电压是需要DC10V，传感器输出信号对应每1V激励电压输出2.0mV的线性关系。比如传感器满量程是50KG，那么给传感器DC10V电压满量程输出20mV。根据这个关系我们用万用表mV档位测量传感器输出信号。传感器空载输出是0mV正常，大于这个值，但是接近这个值，数值变化便是便是传感器有零点漂移。如果数值很大说明传感器损坏或者是内部桥是电路，桥臂电阻不对称。2，根据传感器出厂提供传感器参数，输入电阻和输出电阻判断传感器应变片是否损坏。传感器输入输出电阻值每个厂家是不一样的规格。所以这个要按照厂家标注检测。用万用表欧姆档位检测，电源和电源地的电阻，信号线也信号地的电阻。如果比出厂电阻值大说明传感器已经过载应变片变形，如果阻值无穷大传感器应变片严重损坏不可修复。3.因为传感器使用过程经常有引线拉断，而护套线外层是完好的因此目测传感器导线完好，我们用万用表的欧姆档位检测传感器导线通断。如...
